Heap Binomiais (parte 4)

Parte 1 | Parte 2 | Parte 3 | Parte 4 |

Operações (continuação)

Extract_Min
Função que remove o nó com a menor chave do Heap.
ExtractMin(H){
//Nesse trecho o código busca a raiz com a menor chave e a //remove junto com as suas sub-arvores
minimumRoot = Minimum(H)
//Caso a raiz com a chave mínima estiver no início remove-se //logo
if minimumRoot = H-head
H-head = H-head-sibling
else{
//Caso contrario tem que achar a posição dela
rootSearch = H-head
while rootSearch-sibling != minimumRoot {
rootSearch = rootSearch-sibling
}
//Depois de encontrada é removida
rootSearch-sibling = rootSearch-sibling-sibling
}
//Caso essa raiz possuir sub-árvores, devem ser devolvidas ao //Heap
if(minimumRoot-child != null){
//Inverte a ordem das sub-árvores formando um heap
H' := Make_Heap()
last = NULL
no = minimumRoot-child

//A primeira sub-arvore que deve ser a ultima
//Para ser a ultima o nó a direita deve ser null
//Varre as sub-arvores mudando os seus ponteiros,
//os nós a direita de um determinado nó devem ser aqueles que       //estavam a sua esquerda, invertendo assim a ordem das sub-//arvores
while no != null{
next = no-sibling
no-sibling = last
last = no
no = next
}
//O início do heap aponta para os último que estava a direita
H'-head = last
//Junta esse Heap com o original
H = Binomial-Heap-Union(H,H')
}
return minimumRoot
}

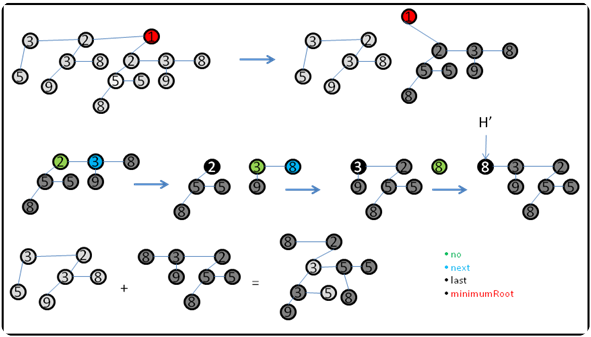

Ilustração da função ExtractMin

Decrease_key


Função que diminui a chave de um nó X para um valor K e o realoca na posição correta do Heap.

Decrease_Key(H,x,k)
if k > x-key
then error "o valor é maior que a chave atual do nó"
x-key = k
atual = x
pai = atual-p
// Enquanto houver raiz e nova chave do nó for menor que a chave //do nó pai
while atual != NULL and atual-key < pai-key
do
troca atual-key com pai-key
//Se possui outros campos troca-se também
//Sobe a na árvore
atual = pai
pai = atual-p

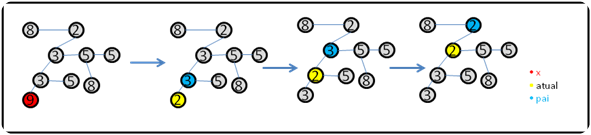

Ilustração da função de Decrease_Key

Delete
Remove um nó qualquer do Heap.

Delete(H,x)
//Dado um nó qualquer torna a chave dele o menor possível e //remove-lo com a função extrair o mínimo.
//Para atribuir o menor valor a chave pode buscar a menor chave //do Heap e decrementar um
Decrease-Key(H,x,-infinity)
Return Extract-Min(H)

 Ilustração da função Delete

Referência Bibliográfica
Parte 1 | Parte 2 | Parte 3 | Parte 4 |

    Heaps Binomiais (parte 3)

    Parte 1 | Parte 2 | Parte 3 | Parte 4 |

    Operações (continuação)

    HeapMerge
    Função que retorna uma lista de arvores binomiais de ordem de grau crescente a partir da união de dois heaps.
    HeapMerge(H1,H2)
    // Ambos Heaps apontam para uma raiz de menor grau, "a" apontara para o menor dessas duas raízes, "b" apontara para a outra
    a = H1-head
    b = H2-head
    head[H1] = Min-Degree(a, b)
    if H1-head = NIL
    return
    if H1-head = b
    then b = a
    a = H1-head
    //Enquanto houver árvores do lado "b" continue unindo
    while b != NULL do
    //Se não houver mais árvores a direita de "a", a árvore da direita de "a" será "b"
    if a-sibling = NULL
    then a-sibling = b
    return
    else if a-sibling-degree < b-degree
    //Se grau da raiz a direita de "a" for menor que grau de b, avance para "a" para o seu irmão à direita
    then a = a-sibling
    //Se não, precisa inserir a raiz "b" antes da raiz "a"
    else c = b-sibling
    b-sibling = a-sibling
    a-sibling = b
    a = a-sibling
    b = c
    return H1

    illustração da função HeapMerge

    Union

    Função que retorna um heap a partir da união de depois heaps.

    Binomial-Heap-Union(H1,H2)
    H = Make_Heap()
    //Monta uma lista de árvores binomiais dos dois heaps ordenadas por grau
    H-head = HeapMerge(H1,H2)
    //libera a memória ocupada por H1 and H2 mas não as listas que //eles apontam
    if H-head = NULL
    then return H
    // Aqui há uma estrutura de dados X, possui os mesmos atributos //de um nó
    // porém com mais dois: Prev (nó raiz da esquerda) Next (nó raiz //direita)
    // Essa estrutura servirá para navegar entre as raízes e fazer //as operações
    x-prev = NULL
    x = H-head
    x-next = x-sibling
    while x-next != NULL //Enquanto houver raiz à direita
    //Verifica se os graus da raiz atual e a próxima são //diferentes ou se há três raízes iguais em seqüência. Nesse //caso avança a navegação.
    do if (x-degree !- next-x-degree) or
    (next-x-sibling != NULL
    and next-x-sibling-degree = x-degree)
    then prev-x = x
    x = next-x
    //Se a chave da raiz atual for menor que o próximo, //a raiz atual será a nova raiz da nova árvore binomial com a //próxima raiz sendo seu filho mais a esquerda
    // Não pode esquecer que a raiz a direita do próximo será a da //raiz atual
    else if x-key <= next-x-key
    then x-sibling = x-next-sibling
    Link(x-next,x)
    //Se a chave atual for maior, o próximo nó será a nova raiz //com o nó atual sendo seu filho mais a esquerda. Dessa forma, o //nó a direita do nó anterior será o próximo nó, não havendo nó //anterior então o início da lista é o próximo nó.
    else if prev-x = NIL
    then H-head = next-x
    else x-prev-sibling = next-x
    Binomial-Link(x,x-next)
    x = x-next
    x-next = x-sibling // No final sempre avança a                                     //navegação do próximo nó
    return H






    Insert_Heap

    Função que insere um nó qualquer em um heap.

    Insert_Heap(H,x)
    //A idéia é muito simples, simplesmente cria-se um heap com um // único nó e usa a função de união nele
    H' = Make-Binomial-Heap()
    x-p = NULL
    x-child = NULL
    x-sibling = NULL
    x-degree = 0
    H'-head = x
    H = Binomial-Heap-Union(H,H')

    Figura 8 Ilustração da função Insert_Heap
    Parte 1 | Parte 2 | Parte 3 | Parte 4 |

    Heaps Binomiais (parte 2)

    Parte 1 | Parte 2 Parte 3 | Parte 4 |

    Operações

    As principais operações dos heaps binomiais e seus respectivos tempos no pior caso são:
    • Make_Heap (Montar o Heap) Θ(1);
    • Insert_Heap (Inserir) Θ (log2 n);
    • Minimum (Mínimo) Θ(log2 n);
    • Extract_Min (Extrair o mínimo) Θ(log2 n);
    • Union (União) Θ(log2 n);
    • Decrease_Key (Decrementar chave) Θ(log2 n);
    • Delete (Excluir) Θ(log2 n).
    Make_Heap
    Função que cria o Heap
    Make_Heap(){
    H ← new no()
    H-head ← NULL // Marca o pai como nulo, já que é o nível mais alto
    return H
    }

    Minimum
    Função que busca a menor chave do Heap. Tarefa fácil, já que os menores valores estão nas raízes.
    Minimum(H){ // H é o Heap
    ponteiroMin ← NULL
    proximo ← H-head // Inicio das raízes
    min ← ∞
    // Varre todas as raízes e determina a menor chave
    while proximo != NULL {
    if proximo-key < min {
    min ← x-key
    ponteiroMin ← x
    }
    proximo ← x-sibling
    }
    return ponteiroMin
    }

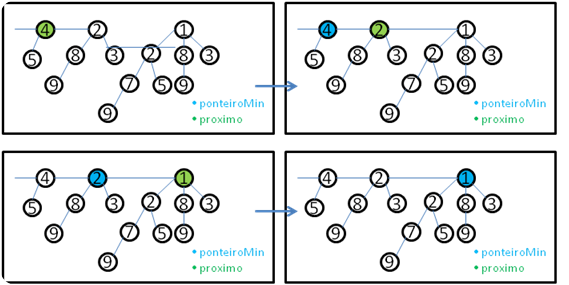

    Ilustração da função Minimum


    Link
    Função que une duas árvores B(k-1)
    Link(y, z){
    y-p ← z // Pai de y será z
    // A raiz imediatamente a direita será o filho mais a esquerda de z
    y-sibling ← z -child
    z-child ← y //Agora o filho mais a esquerda de z é y
    // Aumenta o grau de z graças ao seu novo filho
    z-degree ← z-degree + 1
    }


    Ilustração da função Link
    Parte 1 | Parte 2 Parte 3 | Parte 4 |

    Heaps Binomiais

    Parte 1 | Parte 2 | Parte 3 | Parte 4 |

    Esse post é sobre um trabalho acadêmico que fiz e ficou muito bom, bastante completo comparado as referências de outros sites. Por isso deixarei esse material de apoio para aqueles que um dia iram pesquisar sobre esse assunto.

    Introdução

    Para definir heaps binomiais é importante definir antes o que é uma Árvore Binomial. Árvores binomiais são formadas pela seguinte recursão:
    · B(0), um vértice
    · B(k) , são duas arvores binomiais B(k-1), onde a raiz de uma é o filho mais a equerda da outra.
    Gráfico que mostra o crescimento de uma árvore binomial
    Uma arvore binomial possui:
    • 2^k nós;
    • Altura k;
    • nível i, possui nós, sendo i =0,1...k;
    • A raiz Bk sempre terá grau k maior que todos os outros nós.
    Um heap binomial é um conjunto dessas árvores binomiais com mais 2 propriedades:
    • Toda árvore binomial tem a estrutura de um heap. Nos heaps, a chave de um nó é maior ou igual a chave do seu pai, assim cada nó da arvoré binomal irá possuir essa mesma propriedade.
    • Outra propriedade é que dentro de um heap só pode haver uma única raiz com um determinado grau. Assim para um heap de n nós, haverá [log2 n] + 1. Uma forma mais simples é imaginar a representação binária do número de nós, por exemplo 10 é respresentado por 1010, 2^3 +2^1, assim o heap de 10 elementos será representado por duas árvores binominais B(3) e B(1).
    Exemplos de como identificar um heap binomial

    Representação

    A estrutura de dados de um nó do heap é:
    •  key, onde será armazenada a chave do nó
    •  p, ponteiro para o pai do nó
    •  child, ponteiro para o filho mais a esquerda
    • sibling, ponteiro para o irmão imediatamente à direita
    •  degree, grau do nó (número de sub-árvores)
    • Haverá uma estrutura do Heap que possui um ponteiro (head) para o nó inicial
    Representação gráfica da estrutura de dados
